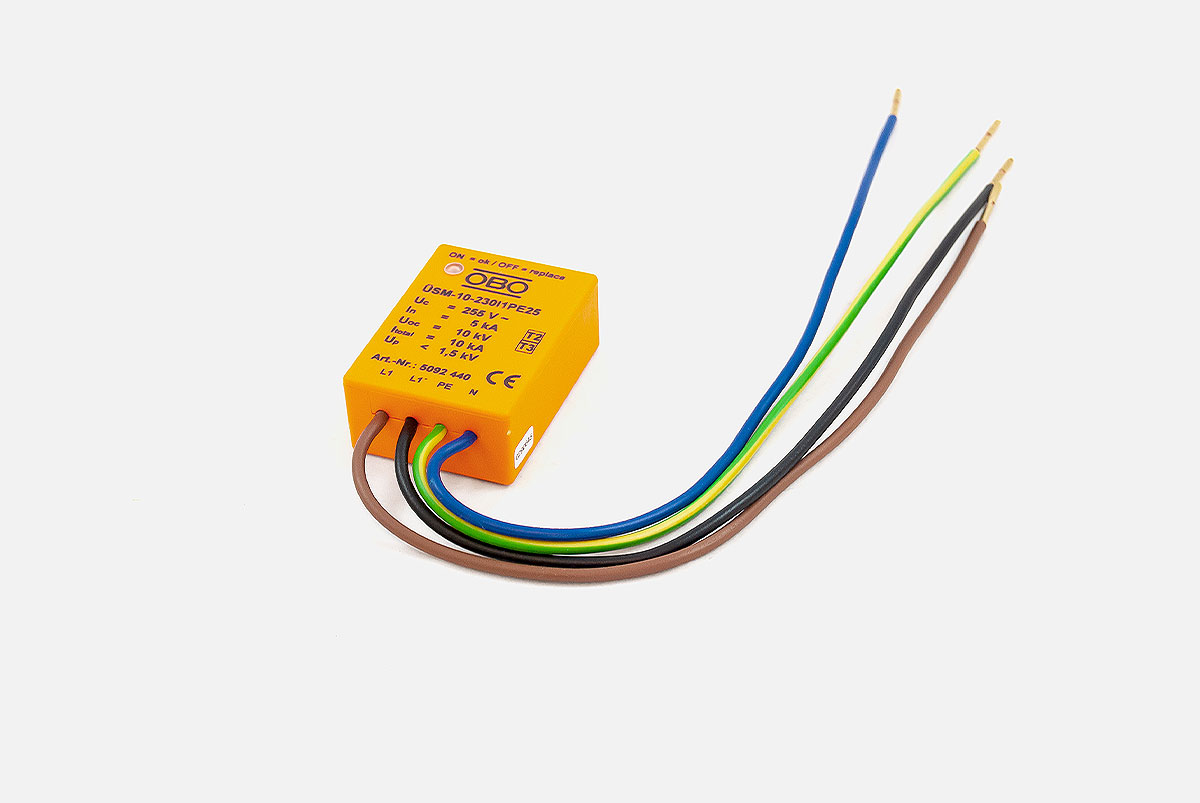

Överspänningsskydd USM IP20

Överspänningsskyddsmodul Typ 2+3, USM IP20 för stolpbelysning.

Förfrågan

Överspänningsskyddet USM IP20 kan installeras i serie med, eller parallellt med armaturen. De olika kopplingarna kan användas antingen som parallellkoppling eller för att stänga av armaturen vid ett förbrukat överspänningsskydd (seriekoppling).

Seriekoppling

Överspänningsskyddet är installerat i serie emd LED-armaturen (rekommenderas).

Förbrukat överspänningsskydd

Displayen på USM-LED slocknar. Överspänningsskyddet och kretsen (L) är frånkopplad. Felet signaleras och armaturen släcks ner.

Montering

Överspänningsskyddet monteras mellan säkring och armatur
Monteras lätt innanför stolplucka för att eliminera överspänningar
Passar samtliga stolpinsatser

Tekniska data

7779717

E-nr	7779717
Beteckning	USM-LED-230
Längd	54 mm
Bredd	40 mm
Höjd	21 mm
Vikt	0,05 kg/st
Antal per kartong	1 st
Nätspänning	230 V
Skydd enl. SS EN 6143-11	Typ 2 + 3
Nominell avledningsförmåga	In 10 kA
Maximal avledningsförmåga	I total 20 kA
Skyddsnivå	Up < 1,3 kV
Reaktionstid	< 25 ns
Maximal försäkring	16 A
Kapslingsklass	IP 20
Längd kablar	250 mm
